Když 3D skener z automotive pomáhá řešit případy soudního lékařství
Čtvrtek 27. 08. 2026
PR
V oblasti automotive se optické měřicí systémy i prostorová digitalizace využívají pravidelně a je tak dnes běžnou praxí. Tyto technologie slouží k detailní kontrole geometrie dílů, odhalování odchylek v řádu desetin milimetru i k ověřování deformací po nárazových testech.
Jenže tyto nástroje, které jsou prověřené při kontrole karoserií, nacházejí uplatnění i v podstatně citlivějších oblastech. Příkladem může být systém ForeScan3D od společnosti AUREL CZ, který našel využití v soudním lékařství.
Limity tradiční fotodokumentace
Při ohledání těla a soudní pitvě hraje vizuální dokumentace klíčovou roli. Standardní postup dosud spoléhá na klasickou fotografii doplněnou o přiložená měřítka a ruční měření zranění pásmem či posuvným měřidlem, které odpovídají standardům ABFO No. 2.
Dvojrozměrný snímek však nedokáže plnohodnotně zachytit zakřivení lidského těla, hloubku defektů ani prostorové vazby mezi jednotlivými stopami. Záznam navíc ovlivňuje úhel pohledu fotografa, osvětlení i lidský faktor. Po provedení pitvy a dalších změnách těla, už nelze původní stav přesně rekonstruovat. Kvalita prvotní dokumentace je proto zásadní i pro případnou pozdější analýzu.
Přenos průmyslového know-how do piteven
Společnost AUREL CZ využila své dlouholeté zkušenosti s průmyslovou metrologií a navrhla zařízení přizpůsobené specifickým podmínkám piteven. Vývoj musel zohlednit vysokou vlhkost, nutnost přísné hygieny, optické vlastnosti tkání i manipulaci v omezeném prostoru.

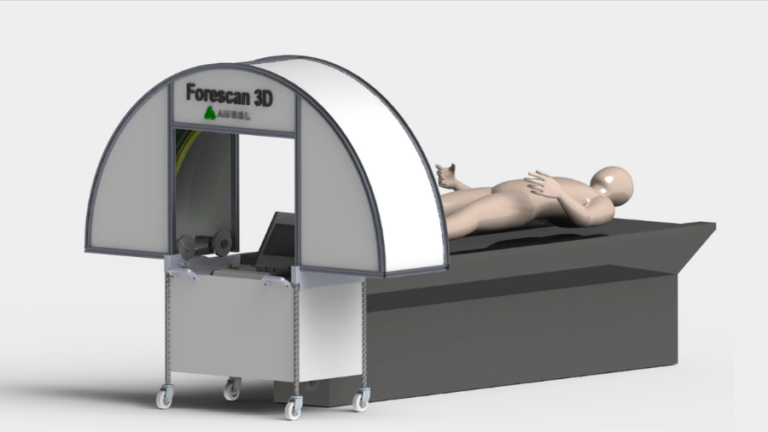

Podrobnosti o tom, jak se inženýři s těmito výzvami vypořádali, přibližuje rozhovor o vývoji ForeScan3D. Výsledkem konstrukce je mobilní systém se soustavou kamer a projektorů, který snímá povrch těla zcela bezdotykově.
Jak uvedl pan Cvejn ve výše zmíněném rozhovoru, celý vývoj probíhal v úzké spolupráci s patologickým pracovištěm v Liberci. Tam byl systém v praxi testován déle než rok, protože bylo nezbytné, aby se neřešila jen technologie, ale i potřeby samotných lékařů.
Přesnost a reálné zkušenosti z Liberce
Zařízení využívá princip strukturovaného světla. Na tělo promítá světelné vzory, které snímají kalibrované kamery, a software během chvíle vygeneruje metricky věrný 3D model těla s reálnou texturou.
Mezi hlavní výhody použití ForeScan3D patří jeho přesnost, protože prostorová odchylka se pohybuje v toleranci ±1 mm, což je více než dostačující pro detailní analýzu stop.
I samotná rychlost záznamu, kdy celotělové 3D skenování trvá přibližně 10 až 15 minut, je benefitem, protože tak nezdržuje standardní pitevní protokol.
Zároveň systém umožňuje použití, aniž by se personál musel dotknout těla. Tím se snižuje riziko poškození stop nebo kontaminace.
Systém se nyní nachází v testovací a zaváděcí fázi na specializovaných pracovištích. Cenná data přineslo ověření v reálném provozu ve spolupráci s oddělením patologie v Liberci. Právě zdejší praxe potvrdila, že digitální výstup zásadně usnadňuje standardizaci dokumentace a omezuje vliv subjektivního faktoru při manuálním měření.
Přínos pro forenzní vědy a soudní řízení
Hlavní výhoda, kterou moderní forenzní dokumentace přináší, spočívá v trvalosti a přesnosti dat. Vytvořený prostorový model slouží jako digitální záznam, ke kterému se znalci a vyšetřovatelé mohou kdykoliv vrátit.
V praxi technologie ForeScan3D umožňuje uchovat měřitelný prostorový záznam, ve kterém lze později znovu prohlížet povrchové znaky a provádět dodatečná měření. Znalec tak může provést nová měření z původních dat i s odstupem několika let.
Příběh ForeScan3D tak ukazuje jednu z cest, jak lze zkušenosti s přesným 3D měřením z automobilového průmyslu přenést do zcela odlišného prostředí. V soudním lékařství přitom 3D skenování nemá nahrazovat pitvu, fotografii ani odborný úsudek lékaře. Může k nim však přidat další vrstvu dokumentace – měřitelný prostorový záznam, který lze archivovat, opakovaně analyzovat a využít i s časovým odstupem.
